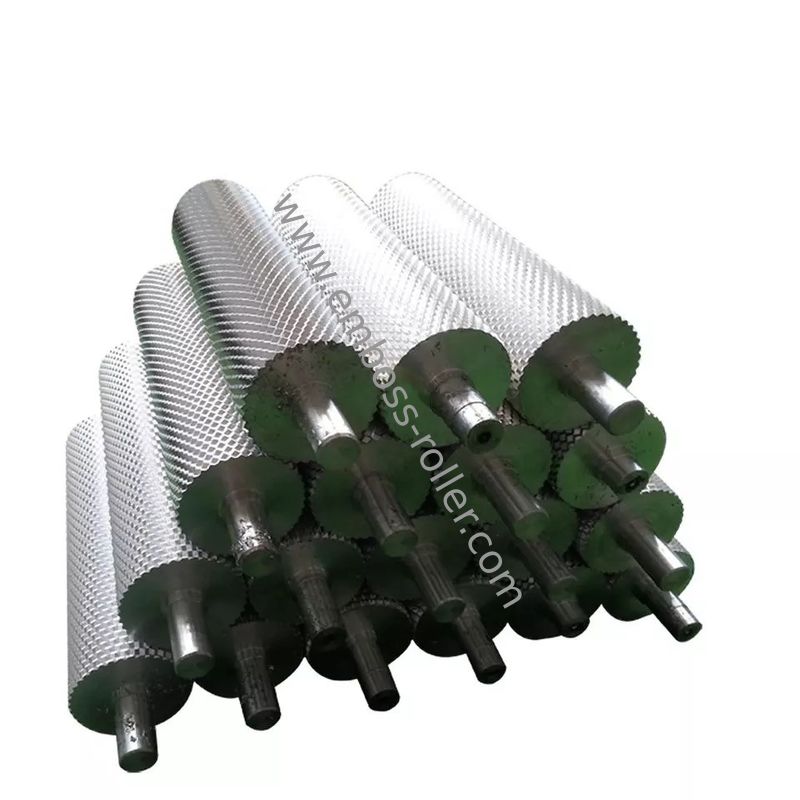

0.005mm Toleranz 42CrMo geschmiedete Stahlgesteinsrolle mit Vakuum-Wärmebehandlung HRC 58-64 für Holograffilm

Diese lasergeätzte Ultrapräzisions-Stahlprägewalze stellt die Spitze der Musterübertragungstechnologie dar und erreicht Gravurtoleranzen von ±0,005 mm durch fünfachsige direkte Faserlaserbearbeitung. Der Walzenkörper ist aus hochwertigem 42CrMo-Legierungsstahl geschmiedet, einem Chrom-Molybdän-Stahl, der wegen seiner hervorragenden Härtbarkeit, Dimensionsstabilität bei thermischer Verarbeitung und Beständigkeit gegen thermische Ermüdung ausgewählt wurde. Nach der Präzisionsbearbeitung und Spannungsarmglühung durchläuft die Walze einen Vakuumwärmebehandlungszyklus, der ein gleichmäßiges Härteprofil von HRC 58–64 über die gesamte Arbeitsfläche erzeugt und so eine konsistente Gravurtiefe und Kantendefinition über die gesamte Produktionslebensdauer gewährleistet.

Im Gegensatz zur herkömmlichen mechanischen Gravur, die Werkzeugverschleißartefakte und vibrationsbedingte Musterverzerrungen einführt, verwendet die direkte Faserlaserbearbeitung einen berührungslosen Ablationsprozess, der Material mit submikron-Präzision verdampft. Das fünfachsige Bewegungssystem hält einen konstanten Fokusabstand über gekrümmte Oberflächen aufrecht und eliminiert Tiefenunterschiede an den Walzenrändern. Diese Technologie ermöglicht die Erstellung von Beugungsgittern, Mikrolinsenarrays und Sicherheitsmerkmalen unter 100 Mikrometer, die mit herkömmlichen Schneidwerkzeugen nicht realisierbar sind. Jede Walze wird einer 100%igen Musterinspektion mittels konfokaler Laserscanning-Mikroskopie unterzogen, mit einem vollständigen Dimensionsbericht, der Merkmalsgrößen, Tiefen und Positionsgenauigkeit im Vergleich zum ursprünglichen CAD-Modell dokumentiert.

• 0,005 mm Gravurtoleranz: Das fünfachsige Faserlasersystem hält die Positionsgenauigkeit über den gesamten Walzenumfang und die gesamte Länge auf ±5 Mikrometer genau ein und ermöglicht die Herstellung von holografischen Sicherheitspatterns, Mikrotexten und diffraktiven optischen Elementen, die absolute geometrische Treue erfordern.
• 42CrMo geschmiedeter Legierungsrumpf: Der geschmiedete und normalisierte Chrom-Molybdän-Legierungsstahl vor der Bearbeitung bietet außergewöhnliche Kernfestigkeit, Beständigkeit gegen thermische Verformung während der Laserbearbeitung und langfristige Dimensionsstabilität durch wiederholte Heiz- und Kühlzyklen.
• Vakuumwärmebehandlung HRC 58–64: Die kontrollierte Vakuumofenverarbeitung mit mehrstufiger Abschrecken und dreifacher Anlassung erzeugt eine tiefe, gleichmäßige Härteschicht ohne Oberflächenentkohlung, Oxidbildung oder Verzug, der bei atmosphärischen Wärmebehandlungsmethoden typisch ist.
• Berührungslose Laserablation: Die Faserlaserbearbeitung eliminiert Werkzeugverschleiß, mechanische Spannungen und vibrationsbedingte Musterfehler, die bei der herkömmlichen CNC-Gravur auftreten, und liefert eine konsistente Merkmalsgeometrie vom ersten Eindruck bis zum millionsten Zyklus.
• Mindestmerkmal 0,05 mm Strichbreite: Die fokussierte Laserpunktgröße von 30 Mikrometern in Kombination mit präziser Pulsenergie-Steuerung ermöglicht einspurige Strichbreiten von bis zu 50 Mikrometern, was Muster für Mikrofluidikkanäle, Sicherheitsguillochen und Fälschungsschutzmerkmale unterstützt.
• 100% Muster-Metrologie: Jede Walze wird mittels konfokaler Laserscanning-Mikroskopie mit automatisierter Merkmalserkennungssoftware inspiziert, die die tatsächliche gravierte Geometrie mit der Kunden-CAD-Datei vergleicht und einen Konformitätsbericht mit Pass/Fail-Kriterien für jede kritische Dimension erstellt.

Diese ultrapräzise lasergeätzte Walze ist speziell für die Herstellung von holografischen Sicherheitsfolien, die Prägung von Banknotensicherheitsfäden, die Erstellung von Masterformen für diffraktive optische Elemente (DOE), die Herstellung von Mikrofluidik-Lab-on-Chip-Systemen, die Texturierung von fälschungssicheren Etiketten, die Musterung von optischen Helligkeitsverbesserungsfolien (BEF) und die Verpackung zur Authentifizierung von Premiummarken konzipiert. Die Submikron-Gravurfähigkeit unterstützt auch funktionale Oberflächentechnik-Anwendungen wie superhydrophobe Texturierung, Musterung zur kontrollierten Haftung und Oberflächenmodifikation von biomedizinischen Implantaten, bei denen die präzise Mikrotopografie die biologische Reaktion und die mechanische Leistung bestimmt.

Jede lasergeätzte Walze wird mit einer schützenden Korrosionsschutzbeschichtung versehen, in säurefreies Seidenpapier eingewickelt und in einer speziell CNC-gefrästen Schaumstoffeinlage in einem stoßfesten Sperrholzkoffer gesichert. Die Dokumentation umfasst das Protokoll der Laserbearbeitungsparameter, den Inspektionsbericht der konfokalen Mikroskopie mit CAD-Overlay-Vergleich, das Materialzertifikat und die Wärmebehandlungskurve. Eine 12-monatige Garantie deckt die Gravurtreue und die Materialintegrität ab, mit verfügbaren Nachgravurdiensten für Designiterationen und Produktionsskalierung. Express-Kurierversand mit voller Versicherung ist für hochwertige Masterwalzen verfügbar.
