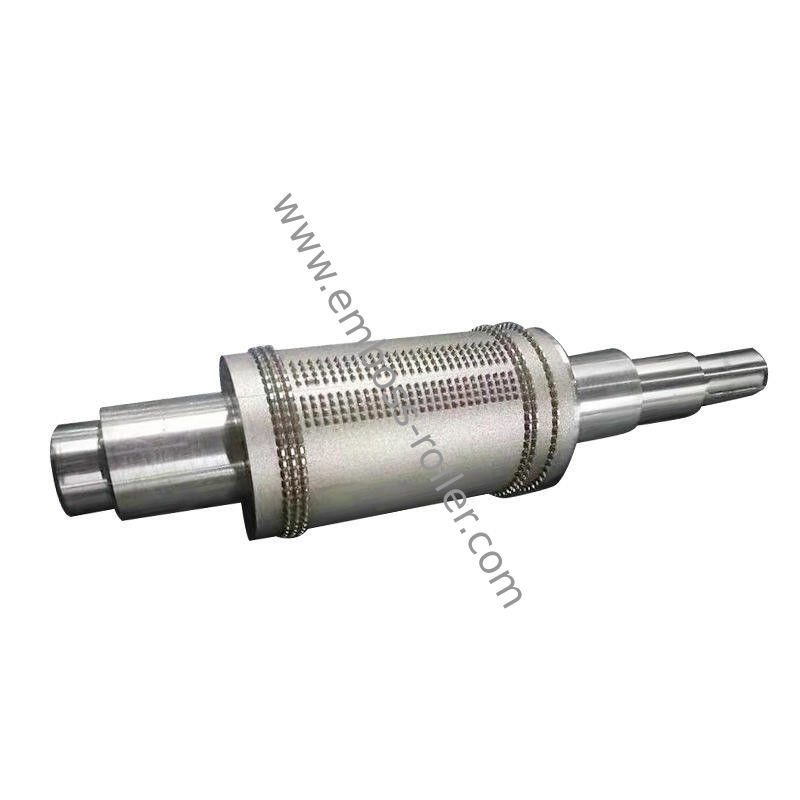

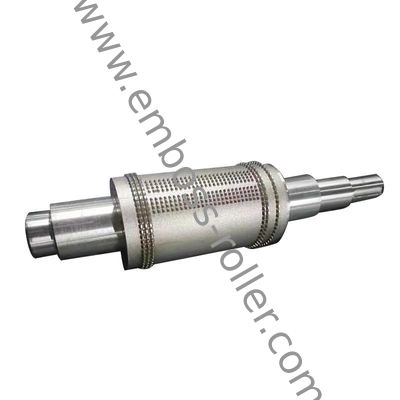

Diese dynamisch gewuchtete Präzisionswalze aus Stahl ist für Hochgeschwindigkeits-Rotationsumformungsanlagen konzipiert, bei denen die Rotationsstabilität direkt die Genauigkeit der Musterregistrierung, die Lebensdauer der Lager und die Qualität des Endprodukts bestimmt. Jede Walze ist aus 42CrMo4-Legierungsstahl geschmiedet und auf exakte geometrische Toleranzen präzisionsbearbeitet. Sie durchläuft ein Mehr-Ebenen-Dynamik-Wuchtverfahren auf einer Schenck-Hartlager-Wuchtmaschine. Das Wuchtverfahren erreicht die Zertifizierung nach ISO 1940/1 Klasse G2.5, was einer Restunwucht von weniger als 0,8 Gramm-Millimetern pro Kilogramm Rotormasse entspricht und einen vibrationsfreien Betrieb bei Drehzahlen bis zu 3000 Umdrehungen pro Minute ermöglicht.

Die Bedeutung der Wuchtgüte G2.5 ist in modernen Hochgeschwindigkeits-Prägeanlagen, bei denen Produktionsraten von über 200 Metern pro Minute überschritten werden, von entscheidender Bedeutung. Bei diesen Geschwindigkeiten erzeugen selbst geringe Massenasymmetrien Zentrifugalkräfte, die sich mit der Geschwindigkeit exponentiell verstärken und zu Lagerüberlastung, Fehlausrichtung des Musters, Walzenverformung und vorzeitigem Ermüdungsversagen von Tragstrukturen führen. Unser Wuchtprotokoll umfasst eine anfängliche dynamische Zweiebenenwuchtung des rohen bearbeiteten Rohlings, eine Zwischenwuchtung nach der Gravur zur Kompensation der Asymmetrie durch Materialabtrag und eine abschließende Trimwuchtung nach der Oberflächenbehandlung zur Berücksichtigung von Variationen in der Chromschichtdicke. Jede Walze wird mit einem umfassenden Wuchtzeugnis geliefert, das die gemessene Restunwucht in beiden Korrekturebenen, die erreichte Wuchtklasse und die maximal zulässige Betriebsdrehzahl dokumentiert.

• Wuchtgüte ISO 1940/1 G2.5: Erreicht durch dynamisches Wuchten in mehreren Ebenen auf Präzisions-Hartlager-Maschinen, ist diese Klasse die Standardanforderung für Gasturbinenschaufeln und Hochgeschwindigkeits-Werkzeugmaschinenspindeln und repräsentiert die höchste Wuchtgüteklasse, die üblicherweise für industrielle rotierende Geräte spezifiziert wird.
• Nenndrehzahl 3000 U/min: Die geschmiedete Legierungskonstruktion und die Präzisionswuchtung ermöglichen einen Dauerbetrieb bei 3000 U/min, ohne zulässige Lagerlasten oder Schwingungsamplituden zu überschreiten, und ermöglichen die Integration in die schnellsten Umform- und Prägelinien in der Verpackungs-, Druck- und Vliesstoffindustrie.
• Restunwucht 0,8 gmm/kg: Die nach der abschließenden Trimwuchtung verbleibende Massenasymmetrie ist zertifiziert unter 0,8 Gramm-Millimetern pro Kilogramm, was einer Schwerpunktverschiebung von weniger als 0,8 Mikrometern von der Drehachse in der Mittelebene der Walze entspricht.
• 42CrMo4 geschmiedete Legierungskonstruktion: Die geschmiedete Mikrostruktur bietet eine überlegene Ermüdungsfestigkeit im Vergleich zu Guss- oder Walzalternativen, mit einem homogenen Faserverlauf entlang der Walzenachse, der der Rissausbreitung unter zyklischen Biege- und Torsionsbelastungen widersteht.
• Dreistufiges Wuchtprotokoll: Die Wuchtung des Rohlings vor der Gravur korrigiert die Asymmetrie des Rohmaterials, die Wuchtung nach der Gravur kompensiert Änderungen der Massenverteilung im Zusammenhang mit dem Muster und die Trimwuchtung nach der Beschichtung beseitigt die durch die Beschichtung verursachte Unwucht vor der endgültigen Zertifizierung.
• Lagerzapfen-Rundlauf 0,005 mm: Die Lagerzapfen werden zwischen den Spitzen geschliffen, um eine Zylindrizitäts- und Rundlauftoleranz von fünf Mikrometern oder besser zu erreichen, was eine exakte Drehung und eine gleichmäßige Lastverteilung über die gesamte Breite der Stützlager gewährleistet.

Diese dynamisch gewuchtete Walze ist unerlässlich für Hochgeschwindigkeits-Flexodruckmaschinen, Rotations-Heißpräge- und Folientransfermaschinen, Vliesstoff-Prägelinien, Hochgeschwindigkeits-Tiefdruck-Beschichtungsstationen, Mehrschicht-Laminatkalendersysteme und Tissue-Umformmaschinen, bei denen die Drehzahlen 1500 U/min überschreiten. Die Wuchtgüte G2.5 kommt auch bei mittleren Drehzahlen zum Tragen, wo eine verlängerte Lagerlebensdauer, reduzierte Wartungsintervalle und minimierte Maschinenrahmenvibrationen zu niedrigeren Gesamtbetriebskosten beitragen. Zu den bedienten Branchen gehören flexible Verpackungen, die Herstellung von Hygieneprodukten, dekorative Oberflächenmaterialien, technische Textilien und die Produktion von Automobil-Innenraumkomponenten.

Jede dynamisch gewuchtete Walze wird in einer präzisionsgefertigten Holzkiste mit elastomeren Schwingungsdämpfern gelagert, die die Walze von Transportstößen isolieren und eine Verschlechterung der Wuchtung während des Versands verhindern. Die Walzenoberfläche ist mit VCI-Korrosionsschutzfolie und einer gepolsterten Außenverpackung geschützt. Die Dokumentation umfasst das ISO 1940/1 Wuchtzeugnis mit Polardiagrammen der Korrekturebenen, ein Materialzeugnis nach EN 10204 3.1, einen Maßprüfbericht mit Messungen des Lagerzapfen-Rundlaufs und ein Wärmebehandlungsdiagramm. Eine 12-monatige Garantie deckt die Beibehaltung der Wuchtgüte und die Materialintegrität unter normalen Betriebsbedingungen ab.
